Batterien in Reihen- oder Parallelschaltung: Was ist besser?

von Janet Green an Nov 15, 2024

Reihen- und Parallelschaltung

Um Ihren Strombedarf zu decken, wenn Sie mehr als eine Batterie benötigen, gibt es zwei Möglichkeiten der Batterieverschaltung: Reihenschaltung oder Parallelschaltung. Die Wahl der optimalen Konfiguration hängt von Ihrem Strombedarf und den Systemanforderungen ab.

In diesem Blog werden wir uns mit den Unterschieden zwischen Reihen- und Parallelschaltung, den Vor- und Nachteilen der beiden Konfigurationen und der Frage beschäftigen, welche Verschaltung für Ihre spezielle Anwendung am besten geeignet ist.

Batterien in Reihe schalten

Bei der Reihenschaltung von Batterien werden zwei oder mehr Batterien zu einer Kette verbunden, wobei der Pluspol einer Batterie mit dem Minuspol der nächsten Batterie verbunden wird. Dadurch erhöht sich die Gesamtspannung bei gleichbleibender Kapazität (Ah).

Zum Beispiel: Wenn drei 12V-Batterien mit einer Kapazität von jeweils 200Ah in Reihe geschaltet werden, ergibt sich eine Gesamtspannung von 36V (12V + 12V + 12V), aber die Kapazität bleibt bei 200Ah.

Batterien in Reihe schalten

Vorteile von Batterien in Reihe schalten

  • Höhere Spannung für Geräte mit hoher Leistung: Durch die Reihenschaltung kann die Spannung einfach erhöht werden, um den Anforderungen verschiedener Geräte gerecht zu werden.
  • Potenziell längere Lebensdauer durch geringeren Strom: Der Strom wird auf alle Batterien verteilt, wodurch die Belastung jeder einzelnen Batterie verringert wird.
  • Vereinfachter Ladevorgang: Da durch alle Batterien der gleiche Strom fließt, ist der Ladevorgang gleichmäßiger.

Nachteile von Batterien in Reihe schalten

  • Erhöhtes Risiko eines Ungleichgewichts: Wenn eine Batterie schwächer wird, kann dies zu einem Ungleichgewicht im System führen, da die Leistung der gesamten Serie von der schwächsten Batterie abhängt.
  • Erfordert ein Batteriemanagementsystem (BMS): Ein BMS ist erforderlich, um die Batterien zu überwachen und auszugleichen, erhöht jedoch die Kosten der Anlage.

Redodo LiFePO4-Batterien sind mit einem verbesserten BMS ausgestattet, das Überladung, Überentladung und Kurzschluss verhindert. Ein zusätzlicher Tieftemperaturschutz sorgt für Sicherheit unter extremen Bedingungen.

Redodo Aufgerüstetes BMS

Ideale Anwendungen für Reihenschaltungen

Reihenschaltungen eignen sich am besten für Anwendungen, die eine höhere Spannung erfordern:

  • Elektrofahrzeuge (EVs):EVs benötigen hohe Spannungen, um ihre Motoren anzutreiben. Durch die Reihenschaltung von Batterien kann die benötigte Spannung effizient bereitgestellt werden.
  • Laptops und Smartphones: Diese Geräte verwenden Reihenschaltungen, um effiziente Hochspannungen für einen längeren Gebrauch zu liefern.
  • Elektrowerkzeuge: Leistungsstarke Werkzeuge wie Bohrmaschinen und Sägen profitieren von der hohen Spannung, die in Reihe geschaltete Batterien liefern.

Batterien parallel schalten

Bei der Parallelschaltung von Batterien werden alle Pluspole und alle Minuspole miteinander verbunden. Dadurch erhöht sich die Gesamtkapazität (Ah) bei gleicher Spannung.

Zum Beispiel, wenn zwei 12V Batterien mit einer Kapazität von je 100Ah parallel geschaltet werden, erhält man eine Gesamtkapazität von 200Ah (100Ah + 100Ah), während die Spannung bei 12V bleibt.

Batterien parallel schalten

Parallelschaltungen sind ideal, wenn die Spannung über einen längeren Zeitraum konstant gehalten werden muss. Mit dieser Konfiguration kann das Gerät aufgrund der höheren Kapazität länger betrieben werden. Für Bootsbesitzer bedeutet eine höhere Batteriekapazität beispielsweise, dass sie mehr Zeit auf dem Wasser verbringen können.

Vorteile von Batterien parallel schalten

  • Höhere Kapazität für längere Betriebsdauer: Dank der höheren Kapazität können Ihre Geräte länger betrieben werden, ohne dass sie häufig aufgeladen oder ausgetauscht werden müssen.
  • Bessere Toleranz bei unausgeglichenen Batterien: Bei einer Parallelschaltung beeinträchtigt eine schwächere Batterie die Leistung der anderen nicht wesentlich.
  • Wartungsfreundlicher: Da keine perfekt aufeinander abgestimmten Batterien benötigt werden, sind Parallelkonfigurationen wartungsfreundlicher.

Nachteile von Batterien parallel schalten

  • Höhere Ströme erfordern dickere Kabel: Höhere Ströme in parallel geschalteten Batterien erfordern dickere Kabel, um die Last zu bewältigen und eine Überhitzung zu vermeiden.
  • Komplexeres Laden: Das Laden kann eine Herausforderung sein, da einige Batterien überladen werden können, während andere unterladen werden. Dasselbe gilt für das Entladen, bei dem einige Batterien schneller entladen werden können.

Ideale Anwendungen für Parallelschaltungen

Parallelschaltungen sind ideal für Anwendungen, die mehr Leistung oder Kapazität erfordern. Zum Beispiel:

  • Elektrofahrzeug: Durch Parallelschaltung kann die Leistung mehrerer Motoren kombiniert werden, um schwere Maschinen oder Fahrzeuge anzutreiben.
  • Schifffahrt: Sicherstellung einer kontinuierlichen und zuverlässigen Stromversorgung für den Antrieb und die Systeme an Bord.
  • Elektroverteilerschränke: In der Hausverkabelung werden in der Regel Parallelkonfigurationen verwendet, um sicherzustellen, dass bei Ausfall einer Lampe oder eines Geräts die anderen weiterhin mit Strom versorgt werden.

Darüber hinaus sind parallele Verbindungen in der Datenverarbeitung und in Netzwerken von Vorteil, wo mehrere Prozessoren oder Kommunikationskanäle zusammenarbeiten können, um große Datenmengen effizienter zu verarbeiten. Insgesamt eignen sich parallele Verbindungen gut für Anwendungen, die höhere Leistung, erhöhte Kapazität und verbesserte Redundanz erfordern.

Faktoren für die Wahl der richtigen Konfiguration

Die Wahl der richtigen Batteriekonfiguration - in Reihe oder parallel - hängt von mehreren Schlüsselfaktoren ab:

1. Leistungsanforderungen

Wählen Sie eine Reihenschaltung für höhere Spannungsanforderungen und eine Parallelschaltung für höhere Stromanforderungen. Für Geräte, die beides benötigen, wird eine Serien-Parallel-Schaltung empfohlen.

2. Gewünschte Laufzeit

Wählen Sie eine Parallelschaltung, wenn Sie eine längere Betriebszeit benötigen, z. B. bei Solaranlagen. Bei kürzeren Laufzeiten ist eine Reihenschaltung ausreichend.

3. Lebensdauer der Batterie

Reihenkonfigurationen erhalten die gleiche Batterielebensdauer, erhöhen aber die Spannung, während Parallelkonfigurationen die Gesamtlebensdauer der Batterie verlängern und eine längere Betriebszeit vor dem Wiederaufladen ermöglichen.

4. Raum und Gewicht

Reihenkonfigurationen sparen Platz durch das Stapeln von Batterien, während Parallelkonfigurationen mehr Platz benötigen und das Gewicht erhöhen, was bei Gewichtsbeschränkungen von entscheidender Bedeutung ist.

5. Aspekte der Sicherheit

Parallelschaltungen mit höheren Strömen können zu Überhitzung führen, weshalb dickere Kabel und eine gute Isolierung erforderlich sind. Ein Batteriemanagementsystem (BMS) wird für beide Konfigurationen empfohlen, um die Sicherheit zu gewährleisten.

6. Instandhaltung

Parallel geschaltete Systeme erfordern weniger Wartung, da eine schwache Batterie das System nicht beeinträchtigt. Reihenkonfigurationen müssen sorgfältig überwacht werden, da eine schwache Batterie das gesamte System beeinträchtigen kann.

7. Budget

Reihenschaltungen sind aufgrund des geringeren Verkabelungsaufwands einfacher und kostengünstiger und daher ideal für Projekte mit geringem Budget. Parallelschaltungen sind zwar in der Anschaffung teurer, bieten aber eine längere Lebensdauer und sind weniger wartungsintensiv.

Kaufen Sie noch heute die günstigsten 12V Lithium Batterien und Gruppe 24 Batterien von Redodo!

Redodo 12V Lithium Batterien

Was ist besser: Reihen- oder Parallelbatterien?

Die Entscheidung, ob Batterien in Reihe oder parallel geschaltet werden, hängt von den spezifischen Anforderungen der Anwendung ab. Hier einige allgemeine Richtlinien:

Batterien in Reihe schalten, wenn:

- Sie benötigen für Ihre Anwendung eine höhere Spannung.

- Gleichmäßiger Stromfluss ist wichtig.

- Sie haben nur wenig Platz für zusätzliche Batterien.

Batterien parallel schalten, wenn:

- Sie brauchen mehr Kapazität, ohne die Spannung zu ändern.

- Redundanz ist wichtig für Ihre Anwendung.

- Sie haben Platz für zusätzliche Batterien.

In einigen Fällen kann eine Kombination aus Reihen- und Parallelschaltung verwendet werden, um sowohl eine höhere Spannung als auch eine höhere Kapazität zu erzielen. Auf diese Weise kann ein Gleichgewicht zwischen Spannung und Kapazität erreicht werden, das für eine Vielzahl von Anwendungen geeignet ist.

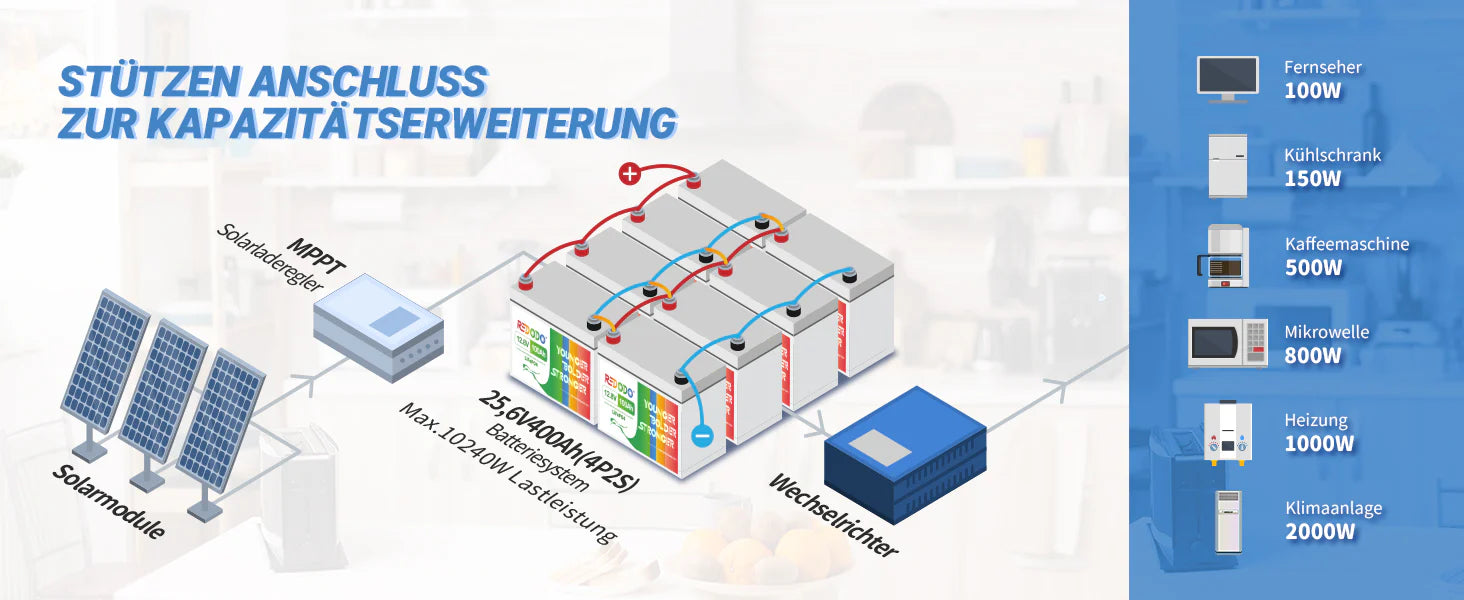

Kann ich Batterien gleichzeitig in Reihe und parallel schalten?

Ja, es ist möglich, Batterien gleichzeitig in Reihe und parallel zu schalten, was als Reihen-Parallelschaltung bezeichnet wird. Dies wird häufig gemacht, um bestimmte Spannungs- und Kapazitätsanforderungen zu erfüllen.

Beispielsweise können Sie zwei 12V 100Ah Batterien in Reihe schalten, um 24V zu erhalten, und diese Reihenschaltung dann mit zwei weiteren 12V-Batterien mit 100Ah parallel schalten. Auf diese Weise erhalten Sie ein System mit 24V und 300Ah.

Bei der Reihen-Parallelschaltung von Batterien sind diese Vorsichtsmaßnahmen unbedingt zu beachten:

  • Verwenden Sie identische Batterien: Stellen Sie sicher, dass alle Batterien die gleiche Kapazität (Ah) und BMS (A) haben.
  • Gleiche Marke: Verwenden Sie Batterien der gleichen Marke, da verschiedene Lithium Batterien unterschiedlicher Marken unterschiedliche BMS-Systeme haben können, die nicht kompatibel sind.
  • Ähnlicher Kaufzeitpunkt: Die Batterien sollten idealerweise innerhalb eines kurzen Zeitraums (innerhalb eines Monats) gekauft werden, um Ungleichgewichte zu vermeiden.

FAQs zu Reihen- und Parallelschaltungen

Wie viele Batterien können Sie in Reihe schalten?

Die Anzahl der Batterien, die in Reihe geschaltet werden können, hängt von den Spannungsgrenzen des Systems ab. Für Redodo-Lithium-Batterien wird empfohlen, 51,2V nicht zu überschreiten.

Ein regelmäßiger Ladungsausgleich zwischen allen Batterien ist bei der Verwendung von Reihenschaltungen von entscheidender Bedeutung. Verwenden Sie Batterien des gleichen Typs, Alters und der gleichen Kapazität, um Ungleichgewichte zu vermeiden. Befolgen Sie bei der Reihenschaltung von Batterien stets die Empfehlungen und Spezifikationen des Herstellers, um eine Überlastung oder Beschädigung des Stromkreises zu vermeiden.

Wie viele Batterien können Sie parallel schalten?

Die Anzahl der Batterien, die parallel geschaltet werden können, ist durch Faktoren wie den verfügbaren Raum und die Systemanforderungen begrenzt. Entscheidend für die Maximierung der Lebensdauer ist jedoch die Ausgewogenheit der Lade- und Entladezyklen aller Batterien. Verwenden Sie z. B. dickere Kabel, um den erhöhten Strom zu bewältigen, und stellen Sie sicher, dass alle Batterien vom gleichen Typ, Alter und Kapazität sind, um Ungleichgewichte zu vermeiden.

Halten Batterien in Reihen- oder Parallelschaltung länger?

Im Allgemeinen halten parallel geschaltete Batterien länger, da die Spannung gleich bleibt, aber die Amperezahl steigt. Wenn Sie zwei 12V 100Ah Batterien parallel schalten, haben Sie immer noch ein 12 Volt System, aber die Amperezahl verdoppelt sich auf 200Ah, was einer 12V 200Ah Batterie entspricht. Werden die Batterien dagegen in Reihe geschaltet, erhöht sich die Spannung, während die Kapazität gleich bleibt.

Fazit

Um Ihr Batteriesystem zu optimieren, ist es wichtig, den Unterschied zwischen Reihen- und Parallelschaltung zu kennen. Reihenschaltungen sind ideal, um die Spannung zu erhöhen, während Parallelschaltungen besser geeignet sind, um die Kapazität zu erhöhen. Ihre Wahl sollte auf den spezifischen Anforderungen Ihrer Anwendung basieren, einschließlich des Spannungsbedarfs, der gewünschten Kapazität und der Bedeutung der Redundanz.

Wenn Sie Fragen haben oder Hilfe bei der Planung des perfekten Batteriesystems benötigen, kontaktieren Sie uns, wir helfen Ihnen gerne weiter. Vergessen Sie nicht, unseren Newsletter zu abonnieren, um exklusive Angebote und die neuesten Updates zu erhalten!
